網線是連接局域網必不可少的。網線五類/超五類/六類/超六類/七類線的區别 網線布線方法及注意事項×網線五類/超五類/六類/超六類/七類線的區别 綜合網線布線方法及注意事項×網線五類/超五類/六類/超六類/七類線的區别 網線綜合布線方法及注意事項中德信通13554957908在局域網中常見的網線主要有雙絞線、同軸電纜、光纜三種。 雙絞線，是由許多對線組成的數據 傳輸線。網線有多鍾類型，主要有五類、超五類、六類、超六類、七類線等
，它們之間最主要的區别就是帶寬不同，一般來說數字越大， 帶寬越高。那麽你知道網線應該如何布線呢？下面就和中德信通一起瞭解一下吧。

二、超五類網線

超五類網線，即超五類雙絞線，包括超五類非屏蔽雙絞線(UTP—Unshielded Twisted Pair)和超五類屏蔽雙絞線兩種。超 五類非屏蔽雙絞線是在現有五類屏蔽雙絞線的基礎上将部分性能加以改善
，如近端串擾、衰減串擾比以及回波損耗等性能參數 都有所提高，但其傳輸帶寬仍爲100MHz。

三、五類與超五類網線的區别

1、五類網線的标識是“CAT5”，帶寬爲100M ，适用於低於百兆的網絡；超五類網絡跳線的标識是“CAT5E”，帶寬155M， 一般用於架設千兆網絡，也應用於局域網中，是目前的主流産品 。

4、五類網線的有效傳輸距離不超過100m，比較适用於短距離的通信應用；超五類網線的通信距離最長可達300m，主要 用於通信網絡公司部署戶外短距離鏈接。目前大 多數的用來連接路由器與小區網關所使用的網線就是超五類網線。

5、超五類網線外面的保護層比五類網線的保護層更優質，使用壽命比五類網絡跳線長很多

6、五類網線是超五類非屏蔽雙絞線的基礎，超五類非屏蔽雙絞線的端串擾、衰減串擾比，回波損耗等性能有很大的提 高，但其傳輸帶寬仍爲100MHz。

7、超五類網線具有衰減小，串擾少，並且具有更高的衰減與串擾的比值(ACR)和信噪比(Structural Return Loss)、更小的 時延誤差，性能得到很大提高。

四、超五類和六類網線的區别

超五類網線和六類網線雖然同樣能夠支持千兆以太網，但超五類網線在運輸時隻能在最高速率下達到千兆網速，而六類網 線則能将網速穩定保持在千兆速率。 六類網線更适用於複雜的電子設備環境，如像廠房、建築工地、舞台、商場、辦公區等大量網線同時運行，産生較多幹擾 源的地方。

五
、六類網線

 六類電纜確定瞭一個新性能評價指标
，採用規格23AWG的單芯裸銅爲導體，聚乙烯類高分子材料爲絕緣體，外皮材料採 用阻燃型高分子材料，顔色爲灰色；雙絞線符合國際規範（ISO/IEC）的要求，電氣特性超過六類（Cat.6）國際規範的要 求，電纜中心十字架隔離保證NEXT性能和合理施工彎曲半徑。

六、超六類網線

 超六類網線是Belden IBDN研制瞭目标在40℃以上仍可正常運行的高性能布線系統
，並在1999年底正式推出IBDN 4800LX系統，其最終的指标達到300MHz帶寬，可在50℃時依然達到6類标準規定的20℃的性能指标。爲瞭區别於普通6類布 線系統，這種帶寬性能遠超6類的布線稱爲超6類。

七、六類和超六類網線的區别

八、七類網線

七類線是一種8芯屏蔽線，每對都有一個屏蔽層（一般爲金屬箔屏蔽 Foil Shield），然後8根芯外還有一個屏蔽層（一般 爲金屬編織絲網屏蔽Braided Shield），接口與RJ-45相同。總屏蔽（一般爲金屬編織絲網屏蔽）+ 線對屏蔽（一般爲金屬箔 屏蔽） 七類線 S/FTP Cat.7(HSYVP-7) 最高傳輸頻率 600MHz，超七類線的傳輸頻率爲1000MHz。

九、六類和七類網線的區别

1、六類和七類布線系統有很多顯著的差别，最明顯的就是帶寬。六類信道提供瞭至少200MHZ的綜合衰減對串擾比及整 體250MHZ的帶寬。七類系統可以提供至少500MHZ的綜合衰減對串擾比和600MHZ的整體帶寬。 2、六類和七類系統的另外一個差别在於它們的結構。六類布線系統既可以使用UTP，也可以使用STP。而七類系統隻基 於屏蔽電纜。在七類線纜中，每一對線都有一個屏蔽層，四對線合在一起還有一個公共大屏蔽層。從物理結構上來看，額外的 屏蔽層使得七類線有一個較大的線徑。 3、還有一個重要的區别在於其連接硬件的能力，七類系統的參數要求連接頭在600MHZ時所有的線對提供至少60DB的綜 合近端串繞。而超五類系統隻要求在100MHZ提供43dB，六類在250MHZ的數值爲46dB。

十、網線布線原則

綜合布線 在布線設計時
，應當綜合考慮電話線、有線電視電纜、電力線和雙絞線的布設。電話線和電力線不能離雙絞線太近，以避 免對雙絞線産生幹擾，但也不宜離得太遠，相對位置保持20cm左右即可
。 注重美觀 家居布線更注重美觀
，因此
，布線施工應當與裝修時同時進行，盡量将電纜管槽埋藏於地闆或裝飾闆之下，信息插座也要 選用内嵌式，将底盒埋藏於牆壁内。 簡約設計綜合布線的使用壽命爲15年，也許現在家庭擁有的計算機數量較少，但是沒有人能夠預測将來的家用電器會發展到什麽 程度，或許不需要幾年的時間，所有的家用電器都可以借助於Internet進行管理。所以，适當的冗餘是非常有必要的。

十一、網線布線方法

1、首先是測量需要多長的線。根據就是決定好放配線架的位置
，然後結合線從外邊進入機櫃的距離等等計算出把配線架 打上並且安裝上機櫃需要多長的網線，以方便後面的整體理線，如果線纜放置在機櫃裏過長容易造成不美觀的情況，而且後期 理線比較麻煩，要不停的往後扯方能整齊美觀的把線纜整理。 其次還要綜合考慮到線纜從機櫃上部或者下部進入機櫃後要怎麽走，盡量不要彎曲或者繞過一些東西，能從貼著機櫃走就 貼著機櫃走
，要考慮到走線的方向不能夠影響後來的網絡設備的進入，這需要工作人員有一定得可預見能力。

 2、根據第一步測算出來的長度進行裁剪
，把多餘的剪去，注意要盡量一緻避免影響美觀，而且要比計算的留出一部分冗 餘，最好能留上十到十五厘米，其中包括剪去包皮打上配線架的長度。此時還不需要把線纜從外部放入機櫃，因爲此時放入會 難以理線。

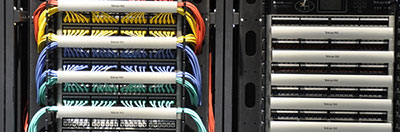

 3、接下來開始理線，理線的步驟如下：

 A、在線纜根部開始外露的地方開始用紮帶綁好，如果線纜過多就暗中網線的編号從中間分成兩份或者多份，但是需要保 證分出來的網線每一部分都是連續的
，因爲這樣下步工作就容易進行。

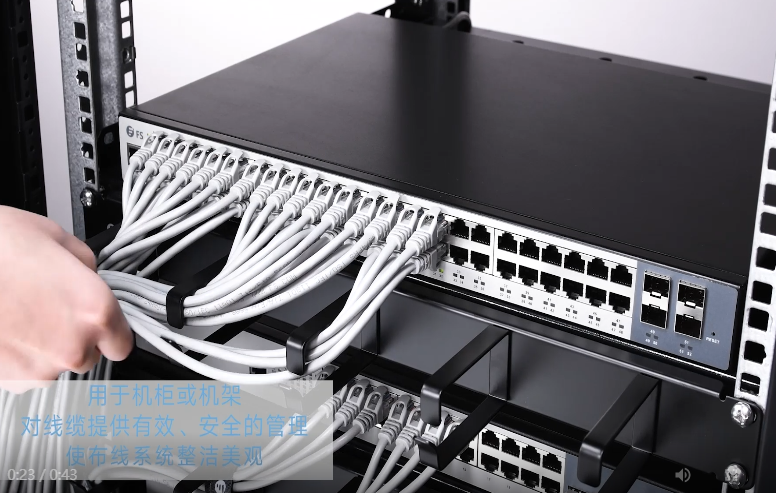

 B、根據需要把大部分網線紮好就開始用配線闆理線，配線闆的使用方法就是按照一個約定把線纜從配線闆的背部一條條 的穿過配線闆
，在配線闆背部按照兩根連續的網線一起用紮帶紮起來，每兩個紮一塊兒都要求有一個錯位，就是不要並排的紮 太多，每兩個紮帶上下最好有點距離，兩根連續的紮起來以後就開始六根網線一塊兒紮一起，平均需要每半米重新紮一次，注 意紮的時候注意整齊，不要胡亂紮一起給人不和諧的感受。 C、使用理線闆一一直順著往下移，在理線闆的背部也一直用紮帶纏好（半米一紮）。最後一次六根一乍 的位置在離線纜 尾部一米左右，紮好瞭以後就在附近距離開始兩根一紮
，當然還是按照順序紮好。每兩根紮好後往下半米左右再次使用同樣的 方法再紮一次，有利於下一步打配線架。

十二、網線布線注意事項

信息點數量

通常情況下，由於主卧室通常有兩個主人，所以建議安裝兩個信息點，以便雙方能同時使用計算機。其他卧室和客廳隻需 安裝一個信息點，供孩子或臨時變更計算機使用地點時使用。特别是擁有筆記本電腦時，更應當考慮在每個室和廳内都安裝一 個信息點。餐廳通常不需要安裝信息點
，因爲很少會有人在那裏使用計算機。如果小區預留有信息接口，應當布設一條從該接 口到集線設備的雙絞線，以實現家庭網絡與小區寬帶的連接。 另外，最好在居所中心和前後陽台的隐蔽的位置多布設2～3個信息點，以備将來安裝無線網絡的接入點設備，實現家庭 計算機的無線網絡連接，並可攜帶筆記本電腦到室外工作。

信息插座位置 在選擇信息插座的位置時，也要非常注意，既要便於使用，不能被家具擋住，又要比較隐蔽，不太顯眼．在卧室中，信息 插座可位於床頭的兩側；在客廳中可位於沙發靠近窗口的一端；在書房中，則應位於寫字台附近，信息插座與地面的垂直距離 不應少於20cm。 集線設備的位置 由於集線設備很少被接觸，所以，在保證通風較好的前提下，集線設備應當位於最隐蔽的位置。需要注意的是，集線設備 需要電源的支持，因此，必須在裝修時爲集線設備提供電源插座。另外，集線設備應當避免安裝在潮濕、容易被淋濕和電磁幹 擾非常嚴重的位置。 遠離幹擾源 雙絞線和計算機應當盡量遠離洗衣機、電冰箱
、空調、電風扇，以避免這些電器對雙絞線中傳輸信号産生幹擾。

十三、知識拓展

1、一類線（CAT1）：線纜最高頻率帶寬是750kHZ，用於報警系統，或隻适用於語音傳輸（一類标準主要用於八十年代 初之前的電話線纜），不同於數據傳輸。 2、二類線（CAT2）：線纜最高頻率帶寬是1MHZ，用於語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見於使用 4MBPS規範令牌傳遞協議的舊的令牌網。 3、三類線（CAT3）：指在ANSI和EIA/TIA568标準中指定的電纜，該電纜的傳輸頻率16MHz，最高傳輸速率爲10Mbps （10Mbit/s），主要應用於語音、10Mbit/s以太網（10BASE-T）和4Mbit/s令牌環，最大網段長度爲100m，採用RJ形式的連 接器，已淡出市場。 4、四類線（CAT4）：該類電纜的傳輸頻率爲20MHz，用於語音傳輸和最高傳輸速率16Mbps（指的是16Mbit/s令牌環） 的數據傳輸，主要用於基於令牌的局域網和 10BASE-T/100BASE-T。最大網段長爲100m，採用RJ形式的連接器，未被廣泛 採用。 申明：以上内容源於程序系統索引或網民分享提供，僅供您參考使用，不代表本網站的研究觀點，請注意甄别内容來源的真實性和權威性。
