綜合布線系統

　一、綜合布線概述：

　　綜合布線系統又稱智能建築布線系統，該系統是一個由非屏蔽阻燃全系列産品組成的開放系統體系。它将辦公自動化、通信自動化、電力、消防等安保監控系統結合起來。布線系統採用模塊化設計，以實現靈活、管理方便、易於擴充、符合六類高标準布線系統。系統以可靠性、安全性、标準化及通用性、良好的擴展性爲原則，能夠支持現有各種網絡結構及協議，同時兼顧布線技術和網絡技術的發展，以滿足現代新技術的不斷發展綜合布線系統分爲建築物子系統、幹線子系統、配線子系統。每個子系統内都由配線架、幹線光纜或電纜
、配線設備、設備線纜、信息插座等組成。子系統與子系統之間通過配線架由光纜進行連接。

　　二
、綜合布線特點

　　相對於以往的布線，綜合布線系統的特點可以概況爲以下幾點。

　　（1）實用性：實施後，布線系統将能夠适應現代和未來通信技術的發展，並且實現話音、數據通信等信号的統一傳輸。

　　（2）靈活性：布線系統能滿足各種應用的要求，即任一信息點能夠連接不同類型的終端設備，如電話、計算機、打印機、電腦終端、電傳真機、各種傳感器件以及圖像監控設備等。

　　（3）模塊化：綜合布線系統中除去固定於建築物内的水平纜線外
，其餘所有的接插件都是基本式的标準件，可互連所有話音、數據、圖像、網絡和樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。

　　（4）擴展性：綜合布線系統是可擴充的，以便将來有更大的用途時，很容易将新設備擴充進去。

　　（5）經濟性：採用綜合布線系統後可以使管理人員減少，同時，因爲模塊化的結構
，工作難度大大降低瞭日後因更改或搬遷系統時的費用。

　　（6）通用性：對符合國際通信标準的各種計算機和網絡拓撲結構均能适應，對不同傳遞速度的通信要求均能适應，可以支持和容納多種計算機網絡的運行。

　　三、綜合布線部件組成

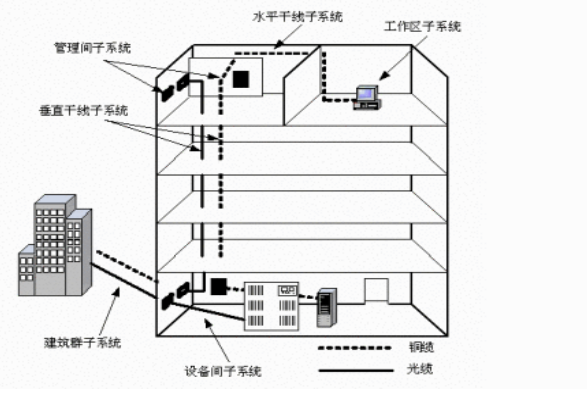

　　綜合布線系統採用的是星型結構，主要由6個子系統構成，而這6個子系統每一個都可以獨立的、不受其他影響的進入到PDS（綜合布線系統）終端中，這6個子系統分别是：

　　1、綜合布線工作區（終端）子系統

　　由信息插座的軟線和終端設備連接而成，包括裝配、連接、擴展軟線，並将它們搭建在輸入、輸出插座與設備終端之間，其中信息插座分爲牆、地
、桌、軟基型多種形式。

　　2、綜合布線垂直幹線子系統

　　是綜合布線系統的中心系統，主要負責連接樓層配線架系統與主配線架系統。

　　3、綜合布線水平布線子系統

　　本系統主要負責将管理子系統配線架的電纜從幹線子系統延伸至信息插座位置，一般來說這些系統都處在同一樓層。

　　4、綜合布線管理子系統

　　連接各樓層水平布線子系統和垂直幹纜線，負責連接控制其他子系統，由交連、互連和I/O設備組成，可以定位通信線路，便於實現對通訊線路的管理。

　　5、綜合布線設備間子系統

　　組成部分包括電纜、連接器和相關支撐硬件，負責公共系統間的各種設備連接。設備間子系統中的導線類似於電話配線系統站内配線，它将相對應的電氣保護設備連接到瞭需要設備保護的建築物設施地點。

　　6、綜合布線建築群子系統

　　本系統是把其中一個建築的電纜線通過技術延伸至本建築群中其他的建築中的通訊設備中，以此爲樓群之間的信号連接提供可能。它還爲通訊設備提供工作需要的硬件零件設施，其中包括防護浪湧電壓的電氣防護設備、銅制電纜以及光纜，同樣可以類比於電話配線系統中電纜保護箱和保護電纜的作用。

　　四、綜合布線優點

　　對比傳統布線，綜合布線作爲現代建築的信息傳輸系統，其主要優點有：

　　傳統布線方式由於缺乏統一的技術規範，用戶必須根據不同應用選擇多種類型的線纜、接插件和布線方式，造成線纜布放的重複浪費，缺乏靈活性並且不能支持用戶應用的發展而需要重新布線；綜合布線系統集成傳輸現代建築所需的話音、數據、視像等信息，採用國際标準化的信息接口和性能規範，支持多廠商設備及協議，滿足現代企業信息應用飛速發展的需要。

　　採用綜合布線系統，用戶能根據實際需要或辦公環境的改變，靈活方便地實現線路的變更和重組，調整構建所需的網絡模式，充分滿足用戶業務發展的需要；

　　綜合布線系統採用結構化的星型拓撲布線方式和标準接口，大大提高瞭整個網絡的可靠性及可管理性，大幅降低系統的管理維護費用；

　　模塊化的系統設計提供良好的系統擴展能力及面向未來應用發展的支持，充分保證用戶在布線方面的投資，提供用戶長遠的效益。

　　綜合布線系統較好地解決瞭傳統布線方法存在的許多問題，提供瞭具有長遠效益的先進可靠的解決方案。随著現代信息技術的飛速發展，綜合布線系統将成爲現代智能建築不可缺少的基礎設施。
